Influência da forma geométrica da asa na propagação do estol

Encontrei esse texto lendo o livro Fundamentos da Engenharia Aeronáutica aplicações ao projeto SAE-Aerodesign, cujo download gratuito pode ser feito aqui.

O texto fala sobre a influência do formato da asa sobre o estol, lembrando que estol e a condição em que há perda da sustentação da asa em vôo, quer pela baixa velocidade ou pelo alto ângulo de ataque.

A forma como o estol se propaga ao longo da envergadura de uma asa depende da forma geométrica escolhida e representa um elemento importante para a determinação da localização das superfícies de controle (ailerons) e dispositivos hipersustentadores (flapes).

Eu esquematizei: (observe a figura abaixo)

1) TRAPEZOIDAL: o ponto do primeiro estol ocorre em uma região localizada entre o centro e a ponta da asa, e sua propagação ocorre no sentido da ponta da asa.: Esta situação é muito indesejada, pois uma perda de sustentação nesta região é extremamente prejudicial para a capacidade de rolamento da aeronave uma vez que os ailerons geralmente se encontram localizados na ponta da asa. Particularmente, essa situação é muito indesejada em baixas alturas de vôo, pois uma ocorrência de estol com perda de comando dos ailerons na proximidade do solo praticamente inviabiliza a recuperação do vôo estável da aeronave. (este efeito é exagerado pelo maior afilamento da asa)

2) RETANGULAR: a região do primeiro estol ocorre bem próximo à raiz da asa, e, dessa forma, a região mais próxima da ponta continua em uma situação livre do estol, permitindo a recuperação do vôo da aeronave fazendo-se uso dos ailerons que se encontram em uma situação de operação normal.

3) ELÍPTICA: também proporciona uma propagação da região de estol da raiz para a ponta da asa.

4) ASA DA ZAGI (não tem no livro): tem asa com afilamento elevado (letra “c” da figura abaixo) com algum grau de enflechamento (letra “f” da figura abaixo), por isso o efeito de estolagem de ponta de asa e a consequente perda de comando dos elevons nesse tipo de modelo é muito grande, sendo necessário o washout, abaixo explicado.

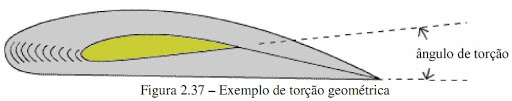

A grande maioria das aeronaves possui asa afilada, e uma das soluções utilizadas para se evitar o estol de ponta de asa é a aplicação da torção geométrica, ou seja, as seções mais próximas à ponta da asa possuem um ângulo de incidência menor quando comparadas às seções mais internas. A torção geométrica é conhecida na nomenclatura aeronáutica por “washout”. Exibido na figura abaixo.
